46-rijgereedschap CNC Machine Tools

Shadick is een originele 46-rijgereedschap CNC Machine Tools Fabrikant in China, gespecialiseerd in de R&D en de productie van CNC-machinetools voor vele jaren. Onze producten bieden duidelijke voordelen in zowel prijs als kwaliteit, en we kijken ernaar uit om uw langdurige partner in China te worden.

Stuur onderzoek

Productomschrijving

45 graden hellend bedontwerp, handig voor operators om werkstukken op en neer te klemmen en gladde chipverwijdering. Het kan ook worden uitgerust met een torentje en stroomkop. Geüpgraded eenvoudige freescompound met meerdere opties, kan worden uitgerust met een vliegende snijkop om een 4-assige koppelingsfunctie te bereiken. Het castbed lichaam uit één stuk zorgt voor de stabiliteit en nauwkeurigheid van de geassembleerde machine, met een onafhankelijke spindeleenheid.

Productparameter （Specificatie）

Verwerkingscapaciteit	46A
Draai het bed lichaam	Φ500
De grootste verwerking van diameter	Φ350
Spil
Spilneus	A2-5
Balkopening	Φ46
Spindelsnelheid	0-6000
Mechanische precisie
Herhaal positioneringsnauwkeurigheid	± 0,005
Spil vuren	≤0,005/100 mm
Spindel taps toelopen	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z-as snel bewegende snelheid	24m/min
Axiale slag
X-as slag	900 mm
Z-asslag	350 mm
Motorvermogen
Spil (servo) en motor	7,5 kW
X as (servo) en motor	1,3 kW/1,7 kW
Z -as (servo) en motor	1,3 kW/1,7 kW
Ander
Gewicht	3200 kg
Mechanische dimensies	223016001900

Productfeest en toepassing

Shadick 46-rijgereedschap CNC Machine Tools zijn een benchmarkapparatuur geworden in de kleine en middelgrote precisie-onderdeelbewerkingssector, dankzij hun stressverlichtingsproces met lange cyclus, kerncomponenten van top internationale merken en intelligente bewerkingsmogelijkheden. Het is vooral geschikt voor flexibele productiescenario's die eisen van multi-variëteit, kleine batch- en zeer nauwkeurige vereisten, waardoor het een ideale keuze is voor Tier 2-leveranciers in de auto-onderdelen, medische en 3C-industrieën om de productiecapaciteit te upgraden.

Productiegegevens

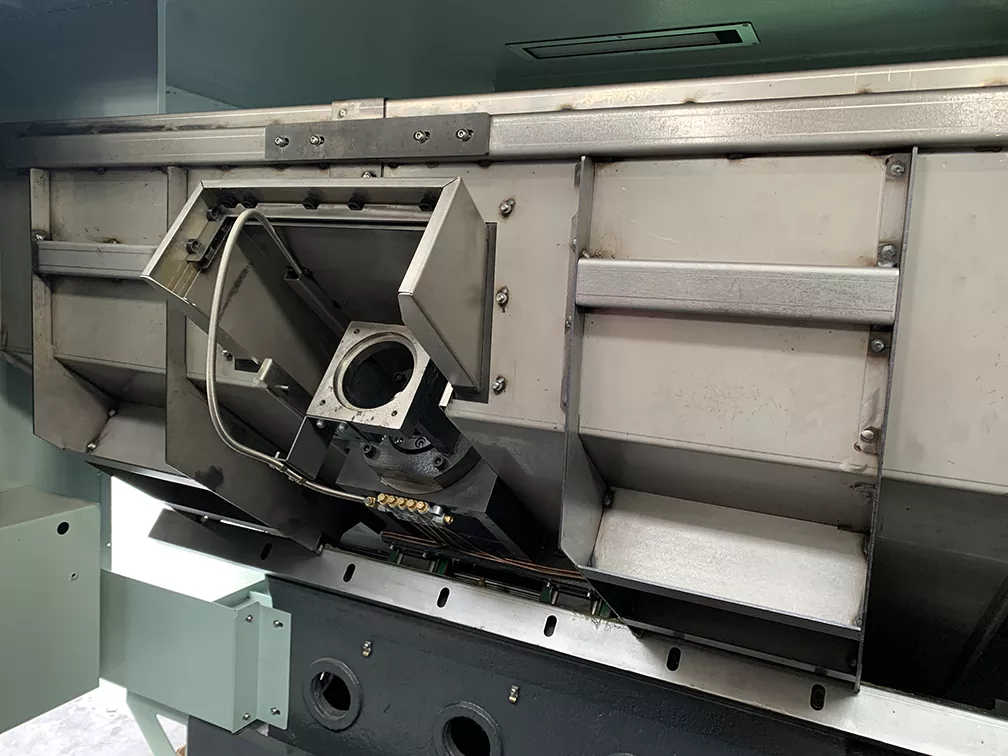

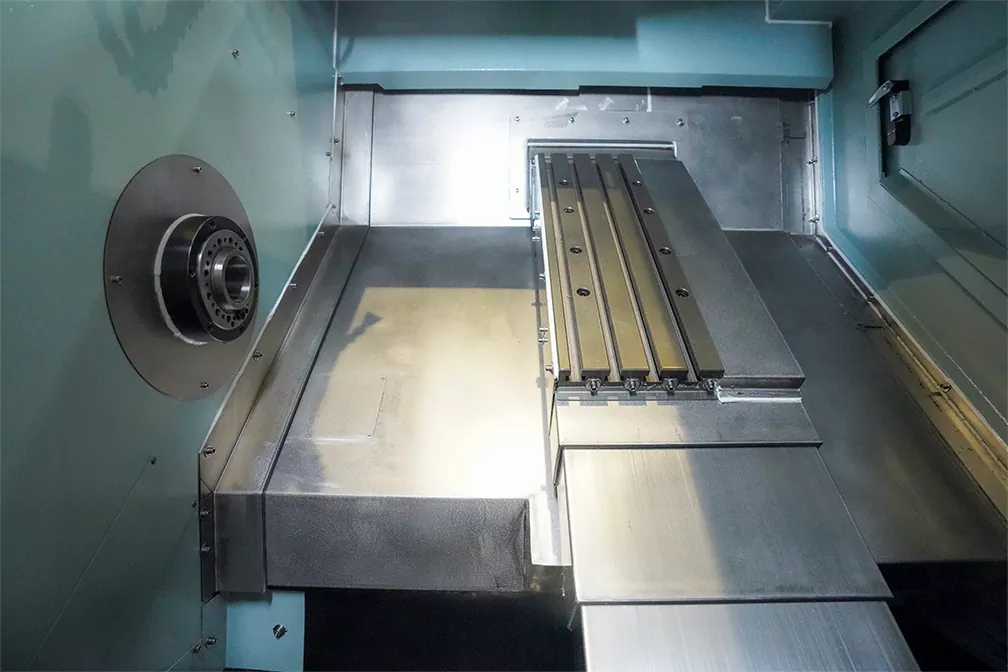

46-rijgereedschap CNC Machine Tools Interne structuur Display, X-Axis Stroke 900, Z-Axis Stroke 350

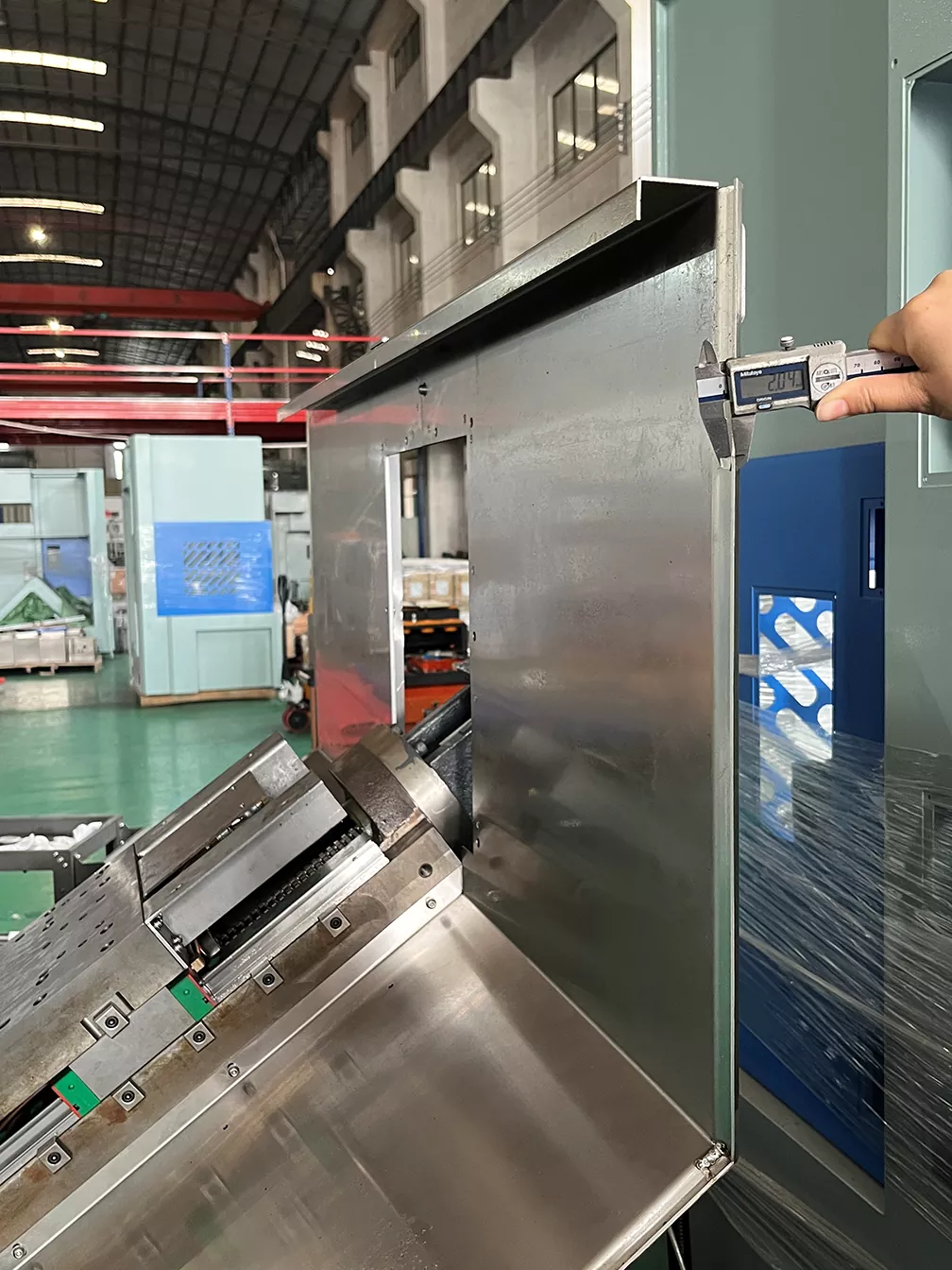

2mm roestvrij staal volledig ingesloten beschermend ontwerp。

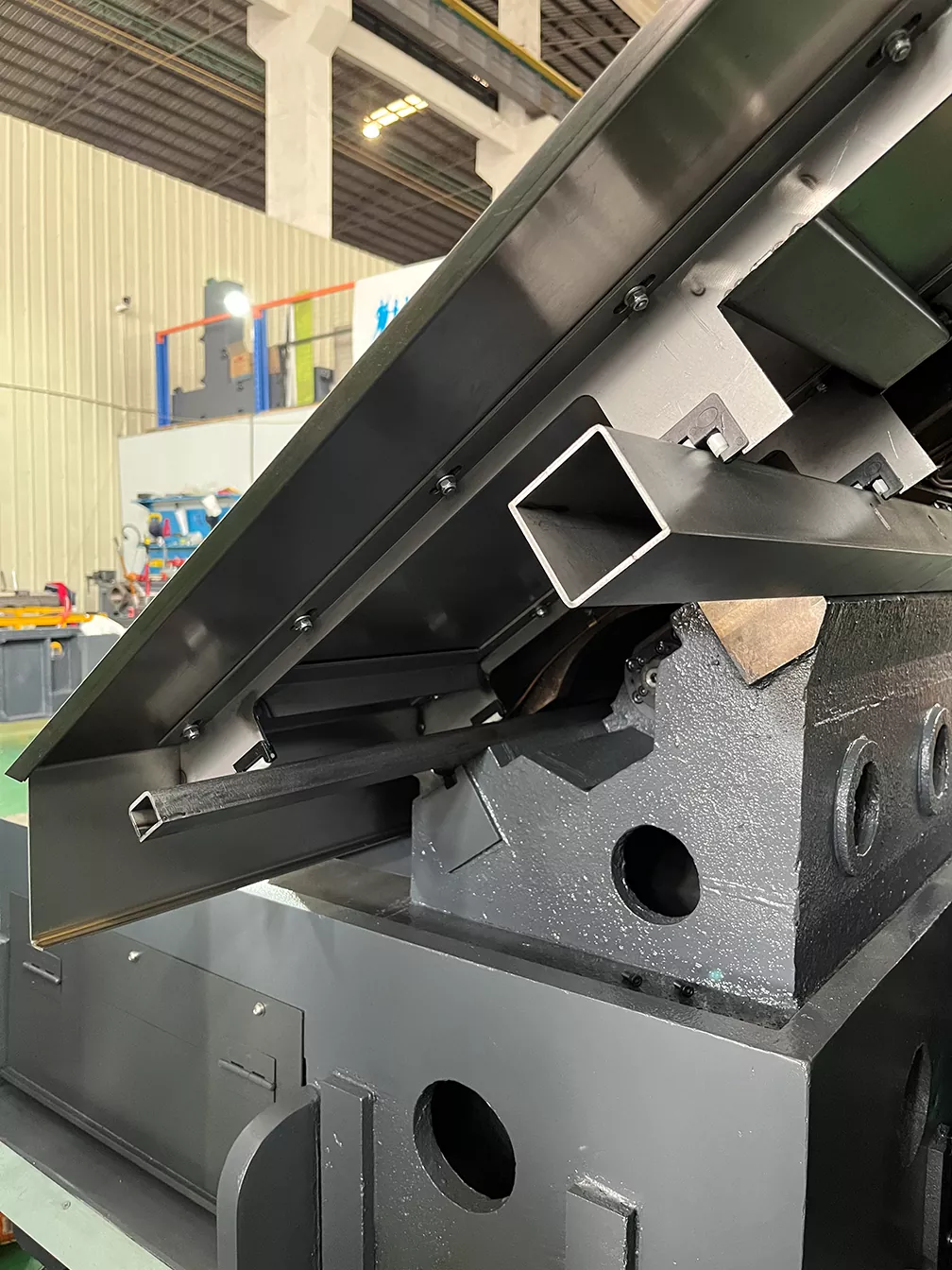

Gebruik 3 mm versterkingsstaven voor versterking, interne verdediging met één laag

We gebruiken twee hulpgeleiderrails, gemaakt van roestvrij staal met een lengte van 1,5 m en een dikte van 3 mm. Verminder de gereedschapslijnen en verbetering van de stabiliteit van de machines
