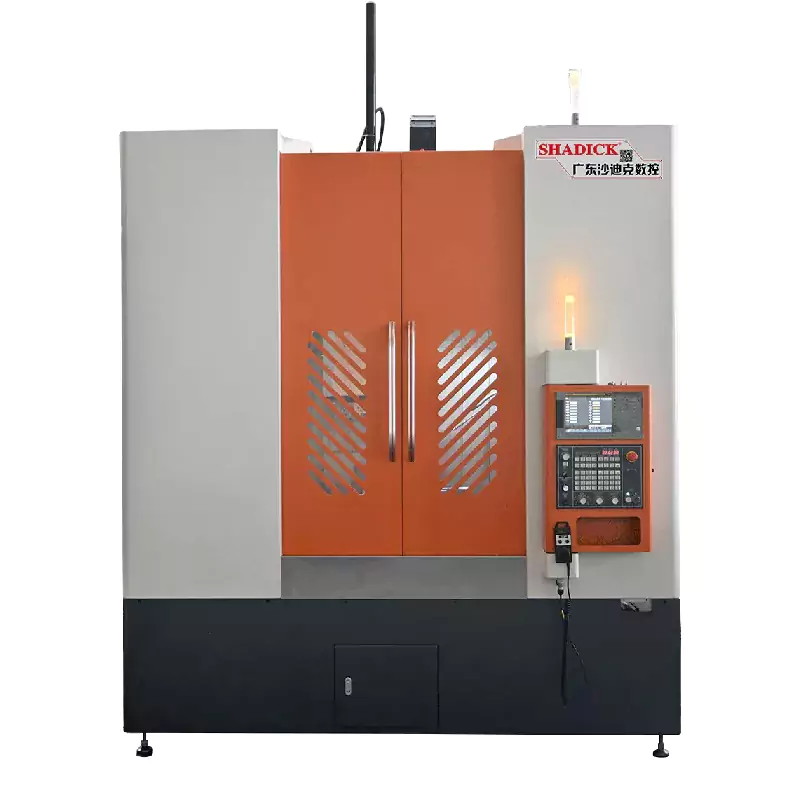

80 Verticale CNC Machine Tools

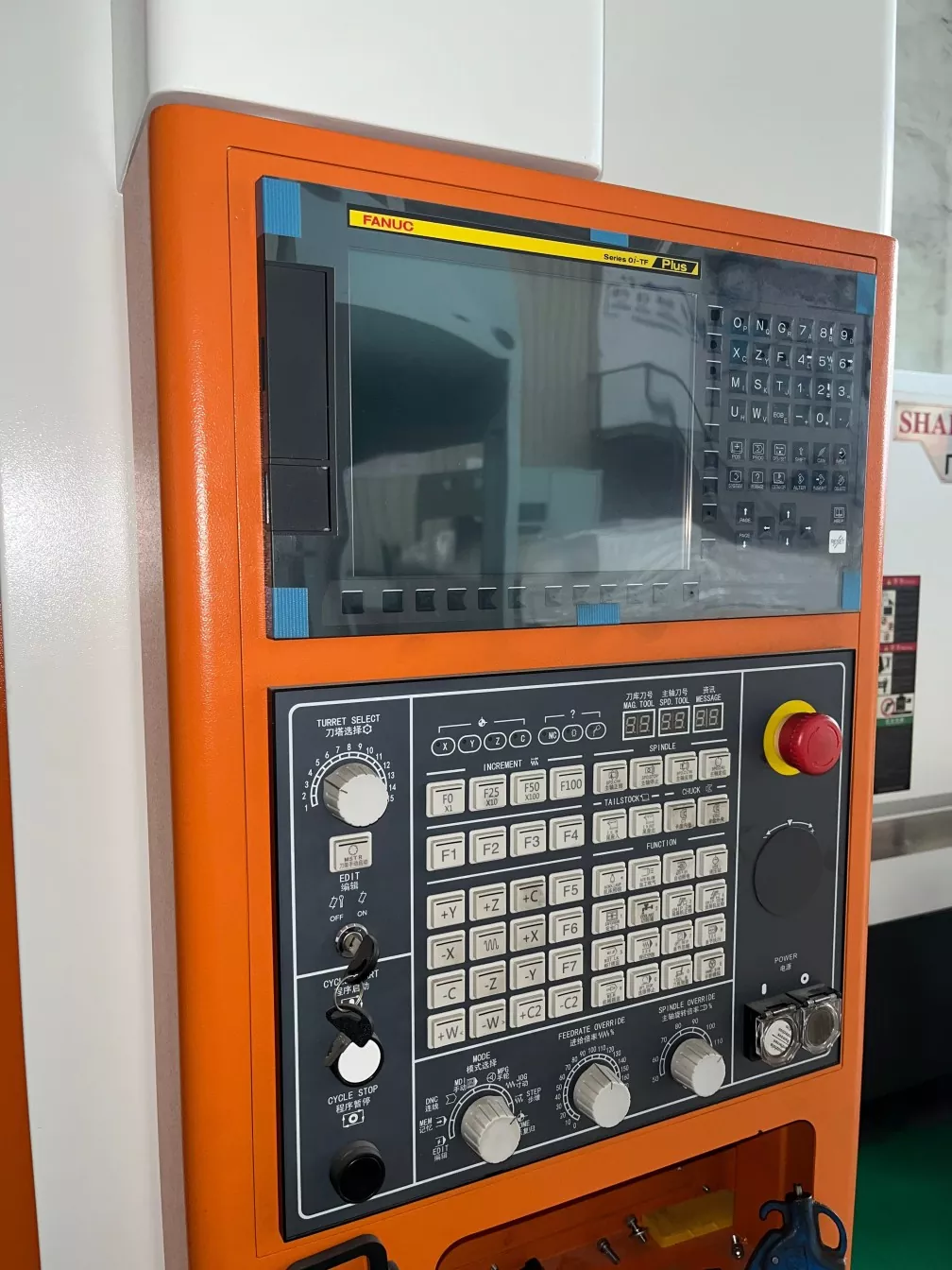

De 80 verticale CNC-machine-tools zijn uitgerust met multi-asregeling, die zich flexibel aanpast aan de veelzijdige bewerkingsbehoeften van complexe werkstukken. De werkbankpositie is intuïtief, de programmering is eenvoudig en het is handig voor operators om bewerkingen en programmaaanpassingen uit te voeren. Het kan een verscheidenheid aan materialen, waaronder metalen, niet -metalen, etc., aan om te voldoen aan de verwerkingsbehoeften van verschillende industrieën.

Stuur onderzoek

Productomschrijving

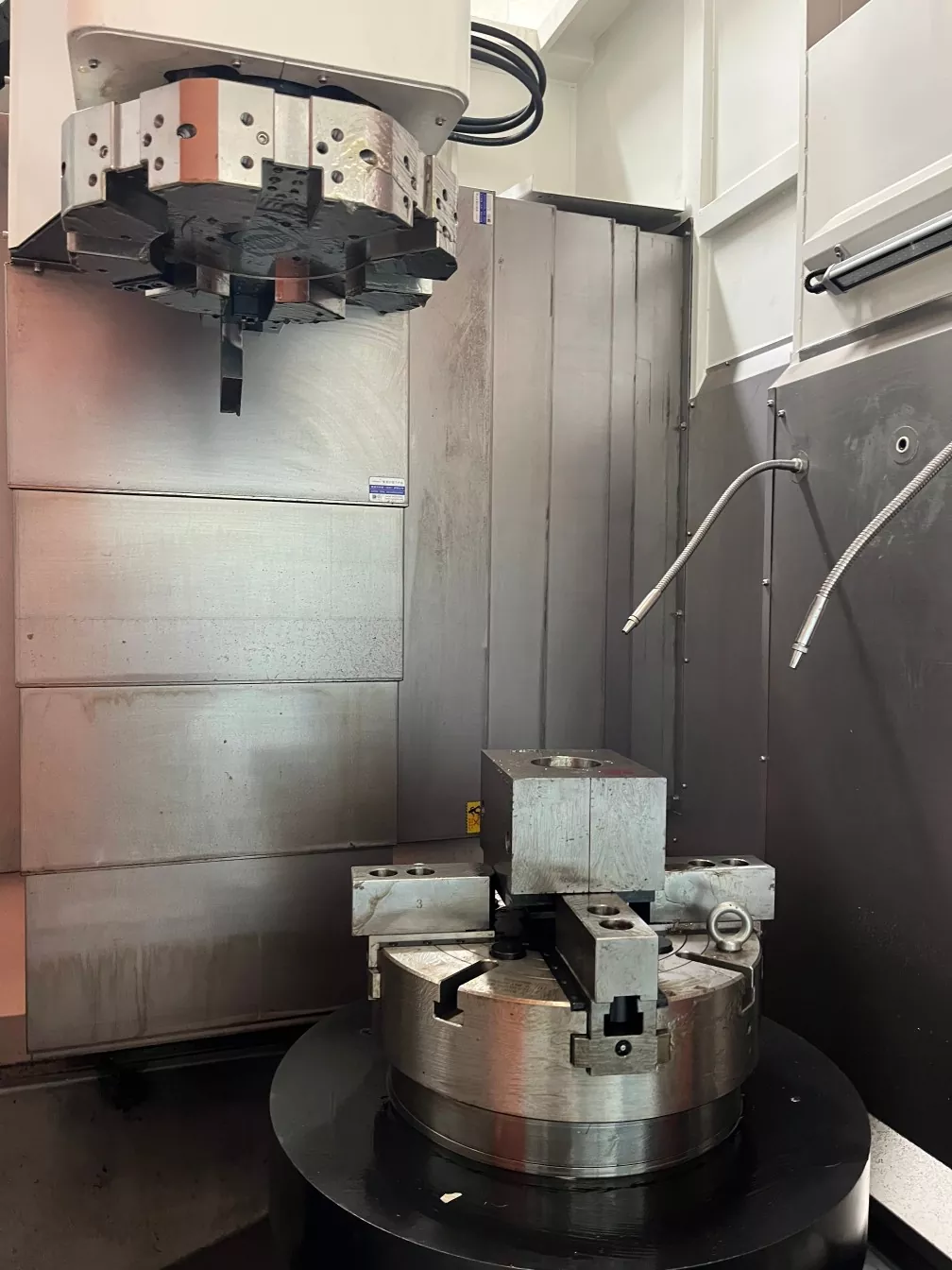

Stabiele verwerking: het werkstuk wordt van nature gepositioneerd door de zwaartekracht en biedt een stabiele snijring om een zeer nauwkeurige verwerking te garanderen. In combinatie met het Duitse Schott -torentje heeft 80 verticale CNC -machinetools een hoge precisie, nauwkeurige positionering en sterke stijfheid.

Beide assen (XZ) gebruiken zware rollerbanen van 55 mm en schroefstaven van 50 mm, ondersteund door zes zware schuifregelaars

Geschikt voor het verwerken van onderdelen met grote buitendiameters en zware gewichten.

De gereedschapsbasis van de machine is bijna vierkant, met een hoge stijfheid, waardoor de invloed van vervorming en beweging wordt verminderd.

Productparameter （Specificatie）

Verwerkingscapaciteit	LC60	LC80
Draai het bed lichaam	Φ700	Φ850
De grootste verwerking van diameter	Φ600	Φ800
Spil
Spilneus	A2-8	A2-11
Balkopening	Φ86	Φ60
Spindelsnelheid	0-2000
Mechanische precisie
Herhaal positioneringsnauwkeurigheid	± 0,008
Spil vuren	≤0,008/100 mm
Spindel taps toelopen	≤0,008/100 mm
X, Z Crosshair	≤0,008/100 mm
X/Z-as snel bewegende snelheid	24m/min
Axiale slag
X-as slag	500 mm
Z-asslag	750 mm
Motorvermogen
Spil (servo) en motor	15 kW
X as (servo) en motor	2,9 kW
Z -as (servo) en motor	2,9 kW
doorspoelen
doorspoelen	8 werkstations met 380 gereedschapsbakken
Ander
Gewicht	9000 kg	11000 kg
Mechanische dimensies	245023302650

Productfeest en toepassing

Zware en grote onderdelenverwerking, zoals assen, tandwielen, wielnaafs, enz., Worden veel gebruikt in industrieën zoals productie van zware machines, mijnbouw en olie -extractie. Velden die een hoge precisie vereisen, zoals ruimtevaartcomponenten, vereisen een extreem hoge bewerkingsnauwkeurigheid en oppervlaktekwaliteit. Productie van grote mallen en apparatuurcomponenten: voldoen aan de complexe vormen en zeer nauwkeurige vereisten van grote componenten zoals schimmelproductie en apparatuur voor stroomopwekking.
