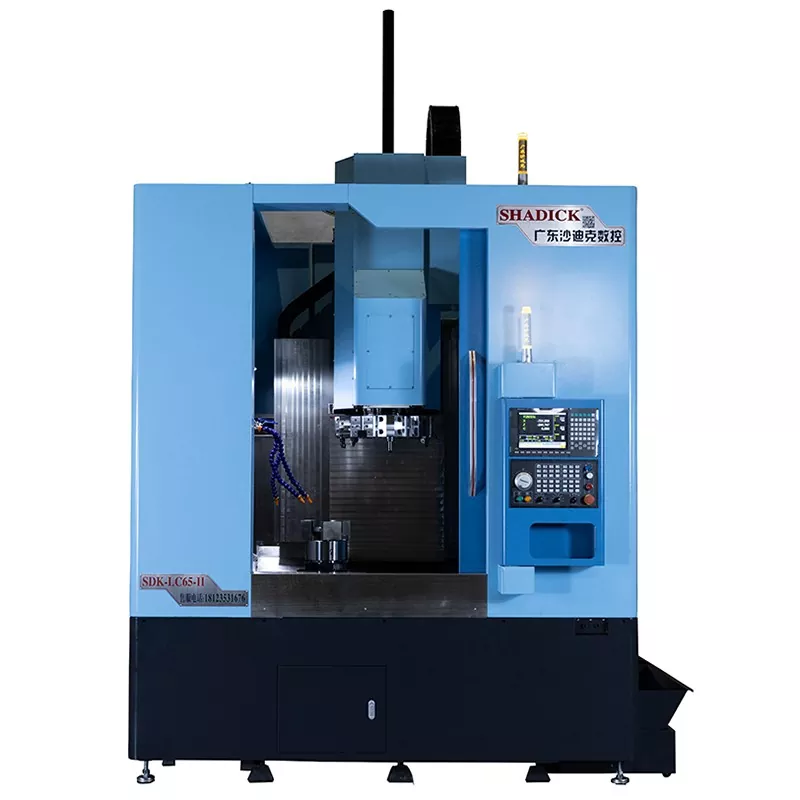

60 Verticale CNC -machine -tools

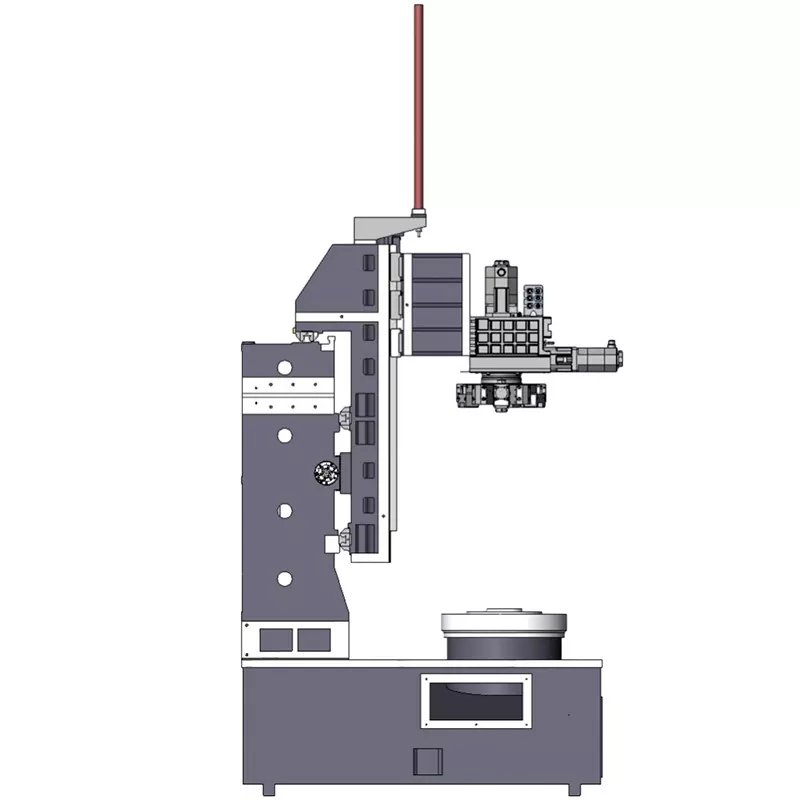

De verticale lay -out van 60 verticale CNC -machinetools biedt vele voordelen: de compacte structuur, kleine voetafdruk en geschiktheid voor werkomgevingen met beperkte ruimte. Het werkstuk wordt van nature gepositioneerd door de zwaartekracht tijdens het bewerkingsproces, dat een extreem stabiele bewerkingsomgeving biedt voor het snijden van bewerkingen en zorgt voor het bereiken van machinale bewerking.

Stuur onderzoek

Productomschrijving

60 Verticale CNC -machine -tools zijn meestal uitgerust met verschillende accessoires en gereedschappen, die verschillende bewerkingstaken kunnen voltooien, zoals draaien, frezen, boren, tikken, enz. Ze hebben een sterke aanpassingsvermogen en hoge flexibiliteit, die voldoen aan verschillende bewerkingsbehoeften. Het structurele ontwerp van verticale machine -tools vergemakkelijkt de integratie met geautomatiseerde apparatuur zoals laad- en loadingsapparatuur en robots, het vormen van geautomatiseerde productielijnen die efficiënte en continue verwerkingsactiviteiten bereiken, de arbeidskosten verminderen en de productie -efficiëntie verbeteren.

Productparameter （Specificatie）

Verwerkingscapaciteit	LC60	LC80
Draai het bed lichaam	Φ700	Φ850
De grootste verwerking van diameter	Φ600	Φ800
Spil
Spilneus	A2-8	A2-11
Balkopening	Φ86	Φ60
Spindelsnelheid	0-2000
Mechanische precisie
Herhaal positioneringsnauwkeurigheid	± 0,008
Spil vuren	≤0,008/100 mm
Spindel taps toelopen	≤0,008/100 mm
X, Z Crosshair	≤0,008/100 mm
X/Z-as snel bewegende snelheid	24m/min
Axiale slag
X-as slag	500 mm
Z-asslag	750 mm
Motorvermogen
Spil (servo) en motor	15 kW
X as (servo) en motor	2,9 kW
Z -as (servo) en motor	2,9 kW
doorspoelen
doorspoelen	8 werkstations met 380 gereedschapsbakken
Ander
Gewicht	9000 kg	11000 kg
Mechanische dimensies	245023302650

Productfeest en toepassing

60 Verticale CNC -machine -tools worden in de auto -industrie gebruikt om motorcomponenten, transmissiebehuizingen en andere complexe structurele onderdelen van het lichaam te verwerken. Deze onderdelen vereisen meestal een hoge precisie en een goede oppervlaktekwaliteit, en verticale machine -tools kunnen voldoen aan deze strikte productie -eisen. Verticale machine -tools, met name verticale draaibanken, worden vaak gebruikt voor het verwerken van grote schijfonderdelen zoals vliegwielen, flenzen, remtrommels, enz. Deze onderdelen hebben grotere radiale afmetingen, en de lay -out van het verticale machinetool kan het gemakkelijk kunnen aanpakken van de bewerkingsbehoeften van dergelijke werkstukken.
