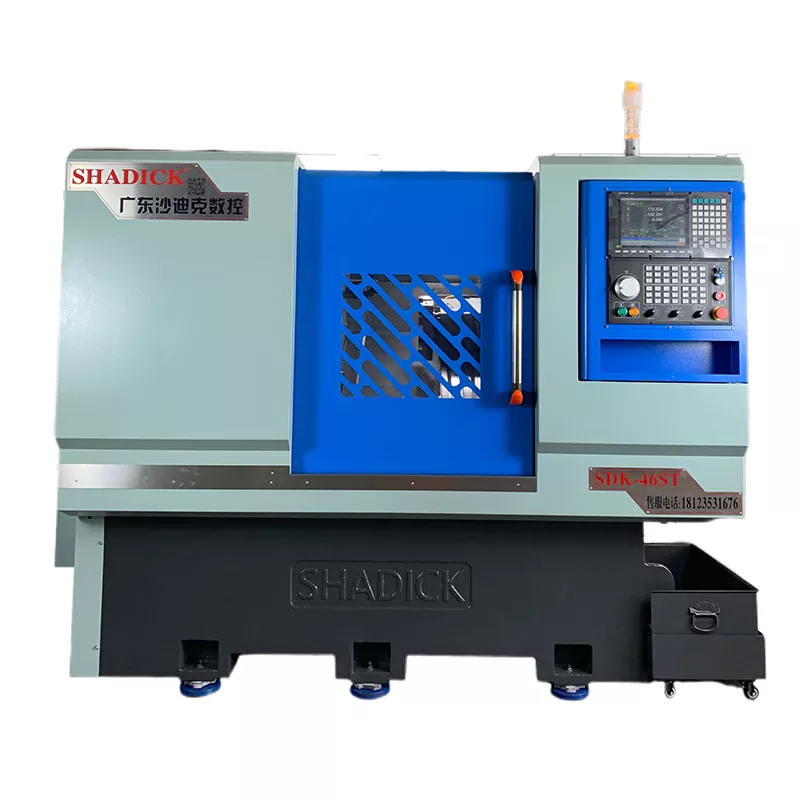

Servo -torentje en rijgereedschap CNC Machine Tools

De installatie van verschillende componenten op de Servo Turret en Row Tool CNC Machine Tools om aan hogere verwerkingsvereisten te voldoen, is het voordeel van de oorspronkelijke fabrieksaanpassing van ons bedrijf, die niet alleen de economische kosten van klanten bespaart, maar ook de ruimte, mankracht en tijd aanzienlijk verbetert.

Stuur onderzoek

Productomschrijving

De ultra grote x-as heeft een slag van 900 en de z-as heeft een slag van 350, waardoor het gemakkelijk is om messen te regelen. Servo -torentje en rijgereedschap CNC Machine Tools kunnen ook worden uitgerust met een torentje en stroomkop. Geüpgraded met een eenvoudige auto en ijzer, kan het gediversifieerde producten met meerdere snijposities tegelijk verwerken, waardoor snijden niet langer een probleem meer is.

Servomat, snel gereedschap veranderende snelheid, hoge spindelnauwkeurigheid, geschikt voor het verwerken van hoge glans en hoge starheidsproducten.

Productparameter （Specificatie）

Verwerkingscapaciteit	46A	52a
Draai het bed lichaam	Φ500
De grootste verwerking van diameter	Φ350	Φ400
Spil
Spilneus	A2-5	A2-6
Balkopening	Φ46	Φ52
Spindelsnelheid	0-6000	0-6000
Mechanische precisie
Herhaal positioneringsnauwkeurigheid	± 0,005
Spil vuren	≤0,005/100 mm
Spindel taps toelopen	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z-as snel bewegende snelheid	24m/min
Axiale slag
X-as slag	900 mm
Z-asslag	350 mm
Motorvermogen
Spil (servo) en motor	7,5 kW	11 kW
X as (servo) en motor	1,3 kW	1,7 kW/2.4 kW
Z -as (servo) en motor	1,3 kW	1,7 kW/2.4 kW
Ander
Gewicht	3200 kg	3300 kg
Mechanische dimensies	223016001900

Productfeest en toepassing

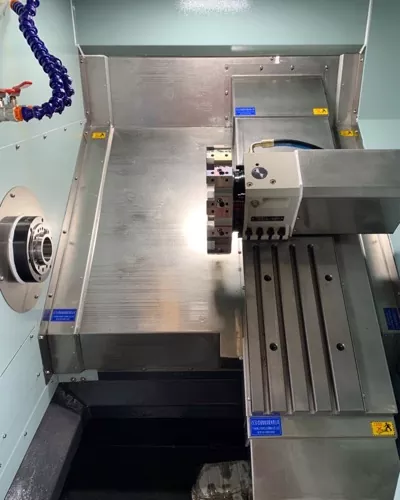

Voor machine -tools die oorspronkelijk alleen een snijfunctie hadden, kan het installeren van een servometrend zijn functionaliteit aanzienlijk uitbreiden. Bij het verwerken van producten met een grote vraag naar snijgereedschappen kan Servo Turret bijvoorbeeld meer gereedschapskeuzes bieden en de verwerkingsflexibiliteit en efficiëntie verbeteren. De servo -torentje ondersteunt ook bidirectionele indexering en dichtstbijzijnde gereedschapselectie voor elke gereedschapspositie, waardoor de tijdsveranderingstijd verder wordt verkort en de niet -productietijd tijdens de verwerking wordt geminimaliseerd. De applicatiescenario's van Servo Turret en Row Tool CNC Machine Tools hebben betrekking op meerdere productievelden zoals luchtvaart, automotive, schimmel, energie en zware machines en elektronica. Deze combinatie verbetert niet alleen de nauwkeurigheid en efficiëntie van het bewerken, maar verlaagt ook de kosten, waardoor het een onmisbare en belangrijke apparatuur in de moderne productie is.
