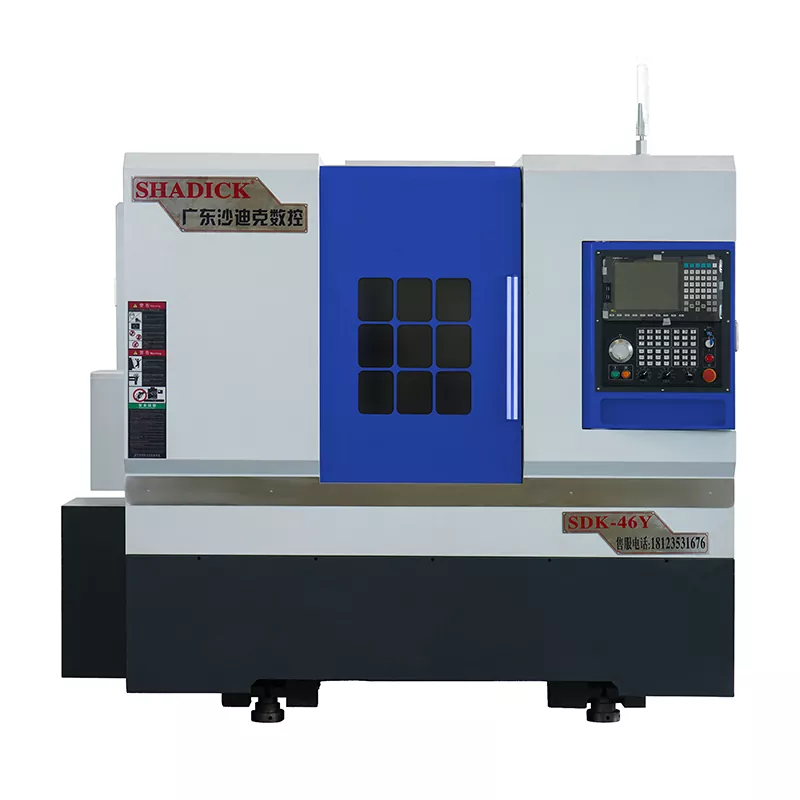

46-Tailstock Turn-Mill Composite CNC-machine

De 46-tailstock turn-mill composiet CNC-machine is een veelgebruikt apparaat in de productie-industrie, waarbij de functies worden gecombineerd van draaien, frezen, boren, tikken en meer, waardoor meerdere taken met een enkele opstelling kunnen worden voltooid. Ons turn-mill-centrum is met name geschikt voor het verwerken van complexe onderdelen, zoals slanke componenten en ingewikkelde gebogen oppervlakken, die vaak moeilijk te bereiken zijn met hoge efficiëntie en precisie met behulp van traditionele bewerkingsmethoden.

Stuur onderzoek

Productomschrijving

46-Tailstock Turn-Mill Composite CNC-machine kan tegelijkertijd multi-process turn-mill-samengestelde functies bereiken, zoals draaien, frezen, boren, tikken, hobberen en slotting.

De C-as van de spindel is uitgerust met een magnetische ringcoder met hoge resolutie, waardoor continue indexering mogelijk wordt (met een indexeringsnauwkeurigheid van maximaal 0,01 graden). Het wordt coaxiaal geassembleerd met het gereedschap Machine om de positioneringsnauwkeurigheid en een hoge betrouwbaarheid van de C-as te waarborgen.

Het neemt een volledig ingesloten beschermend ontwerp aan, dat effectief belangrijke componenten zoals schroeven, gidsen en lagers beschermt. Het is esthetisch, stabiel en duurzaam.

Het maakt gebruik van het Taiwan SYNTEC -besturingssysteem, dat snel positionering mogelijk maakt tijdens de werking van hoge snelheid, waardoor de indexeringsefficiëntie en nauwkeurigheid effectief worden verbeterd.

Productparameter （Specificatie）

Verwerkingscapaciteit	46y
Draai het bed lichaam	Φ450
De grootste verwerking van diameter	Φ350
Spil
Spilneus	A2-5
Balkopening	Φ46
Spindelsnelheid	0-6000
Mechanische precisie
Herhaal positioneringsnauwkeurigheid	± 0,005
Spil vuren	≤0,005/100 mm
Spindel taps toelopen	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z-as snel bewegende snelheid	24m/min
Staartstoel reizen
Specificatie van de staartmouw	Mo's 5#
Staartstoel reizen	370 mm
Bewegingsmethode stoelzitje	schuifregelaar
Topafstand van Chuck	450 mm
Staartstoel drukbereik	5-20 kilogram
Toproute	120 mm
Staartstructuur	Precisie mouwtype
Axiale slag
X-as slag	250 mm
Z-asslag	510 mm
Y-as slag	± 35 mm
Motorvermogen
Spil (servo) en motor	7,5 kW
X as (servo) en motor	3.1 kW
Z -as (servo) en motor	3.1 kW
Y -as (servo) en motor	2,4 kW
Power Head Motor	5,5 kW
15- Station Power Turret (BMT40)	Koning CNC uit Taiwan, China
Power Head 0 - Degree	2
Power Head 90 - Degree	2
Ander
Gewicht	3600 kg
Mechanische dimensies	285017802040

Productfeest en toepassing

Het turn-mill-complex met tailstock is een veelzijdige bewerkingsapparatuur die de functies van draaien en frezen combineert, en beschikt over een afstandsbedieningsapparaat om de verwerking van verschillende werkstukken te ondersteunen. Deze 46-tailstock turn-mill composiet CNC Machine's hoge precisie, hoge efficiëntie en mogelijkheden voor het verwerken van complexvormige werkstukken maken het op grote schaal gebruikt in meerdere industrieën.

Productiegegevens

46 Tailstock Turn-Mill Composite CNC Machine Interne structuur van het gereedschap Machine.

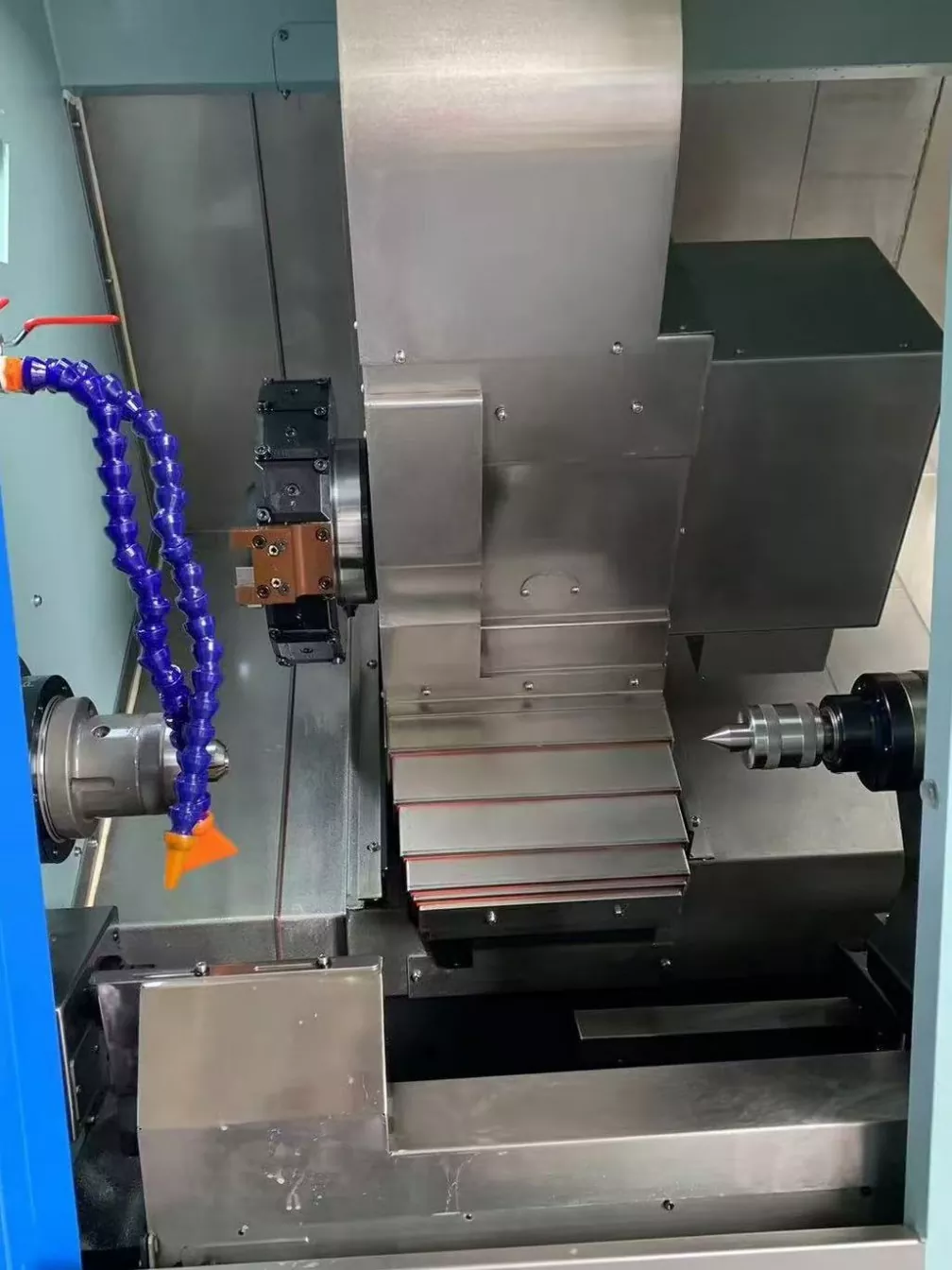

Het 15-station Power Turret kan meer tools laden. Bij het bewerken van complexe onderdelen is het niet nodig om het gereedschap vaak te wijzigen, wat de downtime vermindert die wordt veroorzaakt door het veranderen van gereedschap en verbetert de bewerkingsefficiëntie.
