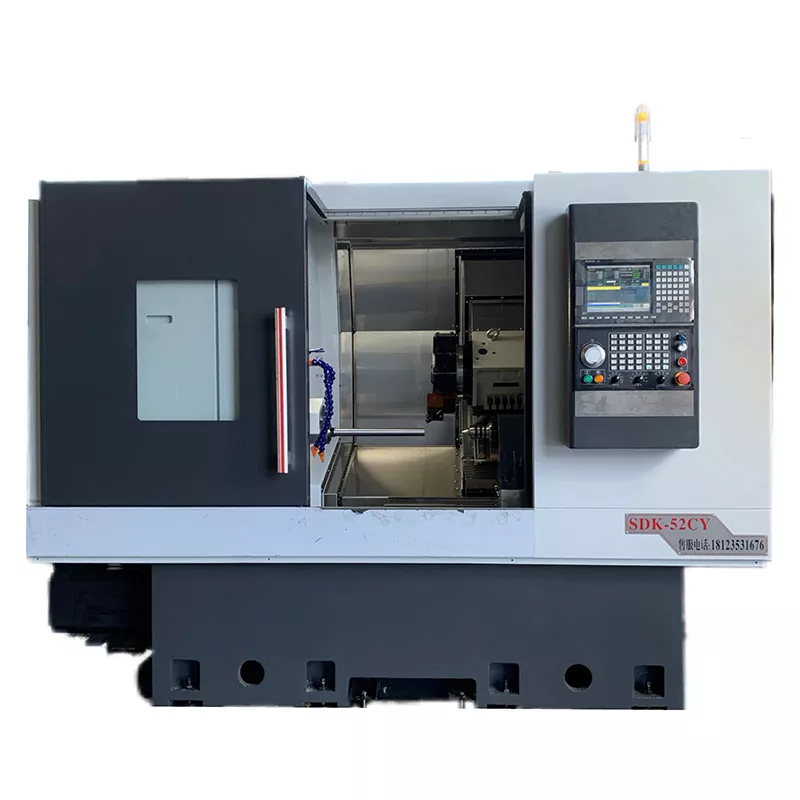

Geïnterpoleerde y-as turn-mill verbinding CNC Machine Tools

De geïnterpoleerde y-as turn-mill-verbinding CNC-machine-tools, als een geavanceerd model binnen de reeks draaibankcomplexe machines, maakt gebruik van de unieke verwerkingsmethode, die de flexibele voor-en-af-af-af-af-att-beweging van de X-as combineert met de precieze verticale verplaatsing van de y-axis, om efficiënte integratie van multi-processie te bereiken. Dit innovatieve ontwerp verbetert niet alleen de productie-efficiëntie aanzienlijk, maar komt ook naadloos in overeenstemming met de dringende eisen van de moderne productie voor efficiënte en hoogwaardige productie.

Stuur onderzoek

Productomschrijving

Onze geïnterpoleerde y-as turn-mill-verbinding CNC-machine-gereedschappen zijn uitgerust met geïmporteerde zeer nauwkeurige lineaire gidsen, rolschroeven en precisieverlagers.

Het maakt volledig gebruik van de grootste voordelen van vier - as koppeling zware snij- en hoge stijfheid.

Dit is een turn-mill samengestelde bewerkingsmachine met een geïnterpoleerde y-as power torentje en achtergrondcentrum, een nieuw model dat de machine met rechte y-as vervangt.

Met het programmeerbare hydraulische staartcentrum kan de werking van één sleutel zich uitbreiden of intrekken, waardoor eenvoudige werkstukklem wordt vergemakkelijkt. Het heeft twee snelheidsregeling (snel en langzaam).

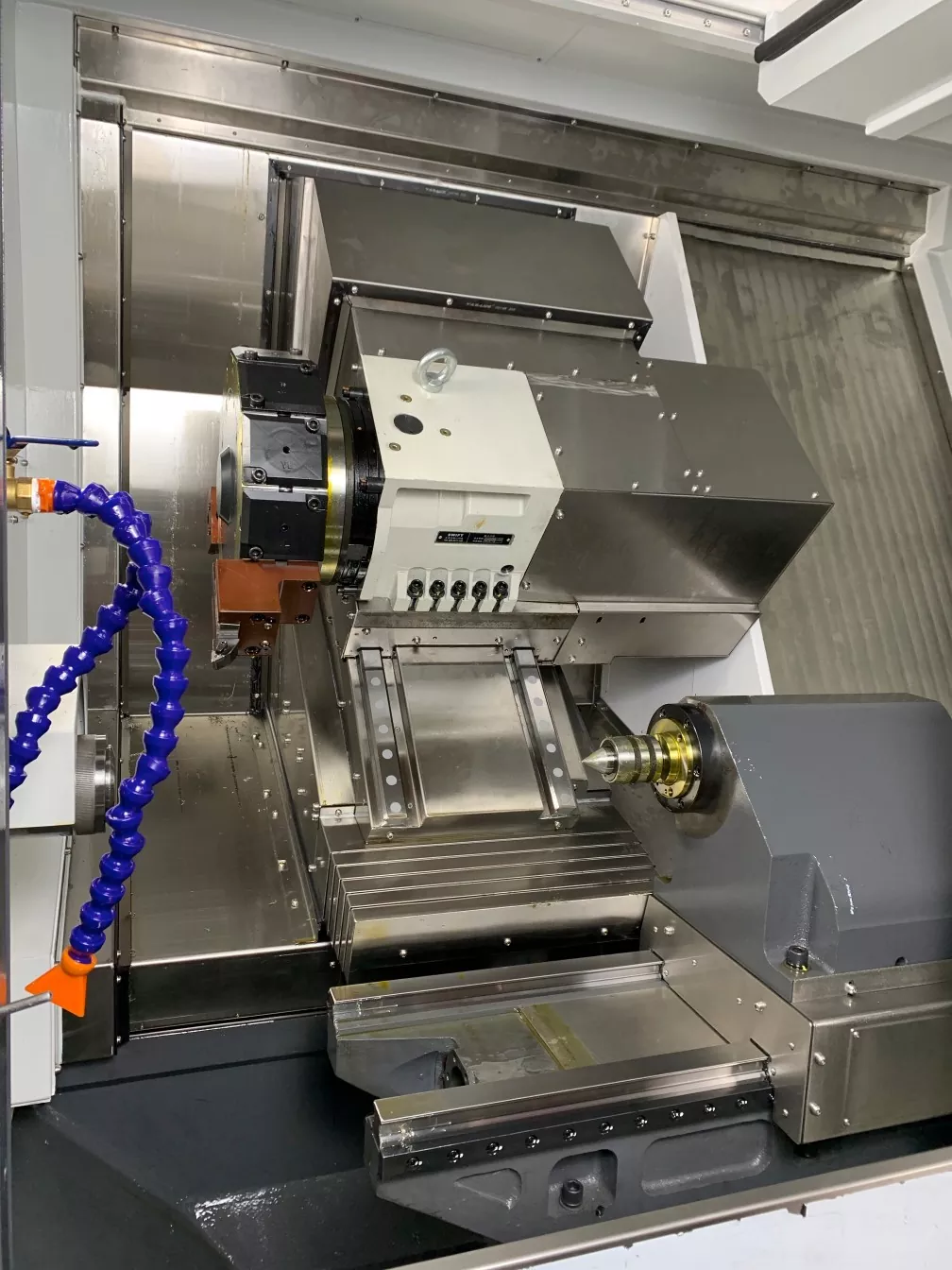

De power-torentje wordt gebruikt voor het bewerken van onderdelen met een hoge rigiditeit en de geïnterpoleerde y-as vermogenskop kan worden gebruikt in combinatie met de turn-mill-samengestelde functie naar machine-complexe onderdelen.

Het bed van het machinegereedschap neemt een hoog-laag railontwerp aan met een hoekverhouding van 15:30 graden, wat effectief kan verzekeren dat het machinegereedschap niet zal vervormen tijdens de werking op de lange termijn, en het heeft een goede stijfheid en sterke stabiliteit.

Productparameter （Specificatie）

Verwerkingscapaciteit	52cy
Draai het bed lichaam	Φ600
De grootste verwerking van diameter	Φ350
Spil
Spilneus	A2-6
Balkopening	Φ52
Spindelsnelheid	0-4500
Mechanische precisie
Herhaal positioneringsnauwkeurigheid	± 0,005
Spil vuren	≤0,005/100 mm
Spindel taps toelopen	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z-as snel bewegende snelheid	24m/min
Staartstoel reizen
Specificatie van de staartmouw	Mo's 4#
Staartstoel reizen	500 mm
Bewegingsmethode stoelzitje	schuifregelaar
Topafstand van Chuck	630 mm
Staartstoel drukbereik	5-20 kilogram
Toproute	120 mm
Staartstructuur	Precisie mouwtype
Axiale slag
X-as reisradius	260 mm
Z-asslag	620 mm
Y-as slag	﹢ 60 mm﹣68 mm
Motorvermogen
Spil (servo) en motor	11 kW
X as (servo) en motor	3.1 kW
Z -as (servo) en motor	3.1 kW
Y -as (servo) en motor	2,4 kW
Power Head Motor	5,5 kW
doorspoelen
doorspoelen	BMT55
Ander
Gewicht	5000 kg
Mechanische dimensies	290019502100

Productfeest en toepassing

Interpolated y-as turn-mill samengestelde CNC-machine-tools worden veel gebruikt in verschillende productie-industrieën, vooral bij de verwerking van zeer nauwkeurige en complexe onderdelen zoals dockinginvoegingen, auto-onderdelen, medische apparatuur, enz., Die aanzienlijke voordelen hebben. Bovendien kan het ook worden gebruikt om onderdelen te verwerken met complexe geometrische vormen, verschillende maten en hoge precisievereisten, zoals cilindrische oppervlakken, conische oppervlakken, gestimuleerde oppervlakken, bolvormige oppervlakken en andere soorten roterende oppervlakken.

Productiegegevens

Het wordt aangedreven en geregeld door een schroefstaaf en een servomotor. De programma -instructies voor beweging en stuwkracht kunnen worden ingesteld en de bewerking is eenvoudig.

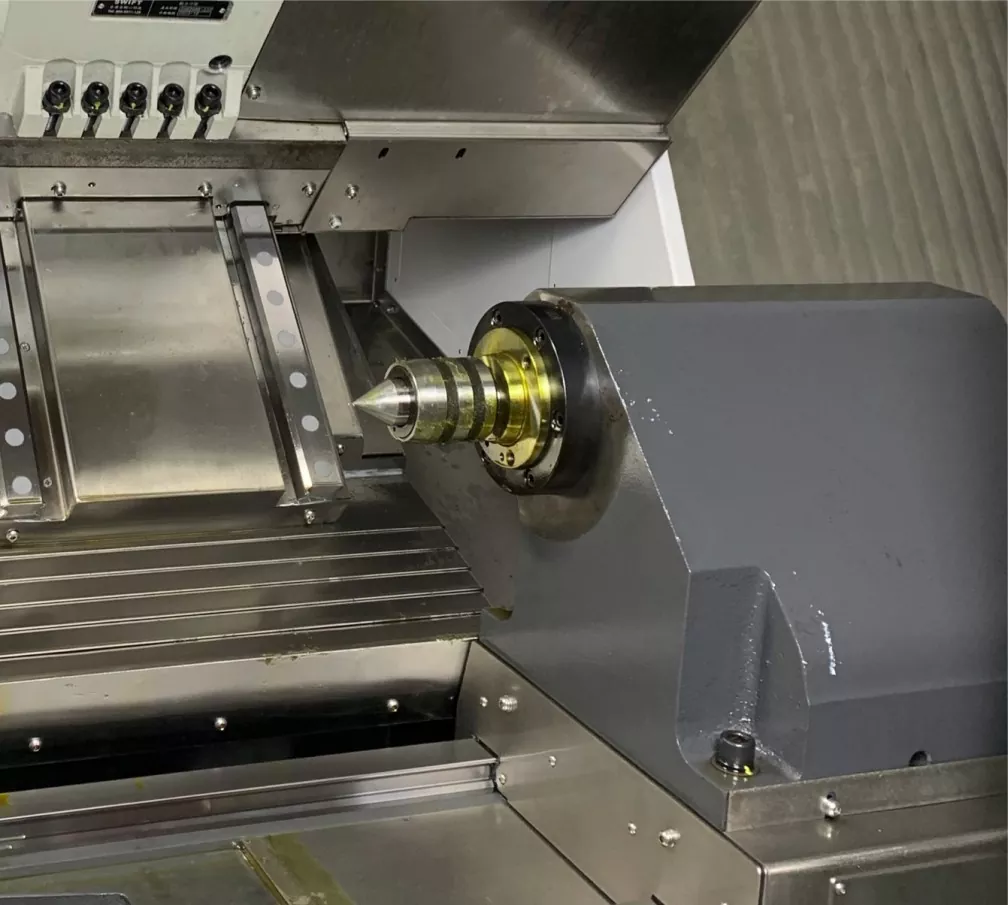

Het neemt het ontwerp aan van een programmeerbare hydraulische achtergrond, waardoor het gemakkelijker is om de rondheid en concentriciteit te waarborgen bij het verwerken van ultra-lange en slanke asonderdelen.

De programmeerbare hydraulische achtergrond kan de voorwaartse, achterwaartse beweging en het stoppen van de achtergrond door M-codes en K-codes regelen. Bovendien maakt het een willekeurige aanpassing van de druk mogelijk. Het is eenvoudig, handig, veilig en betrouwbaar.
