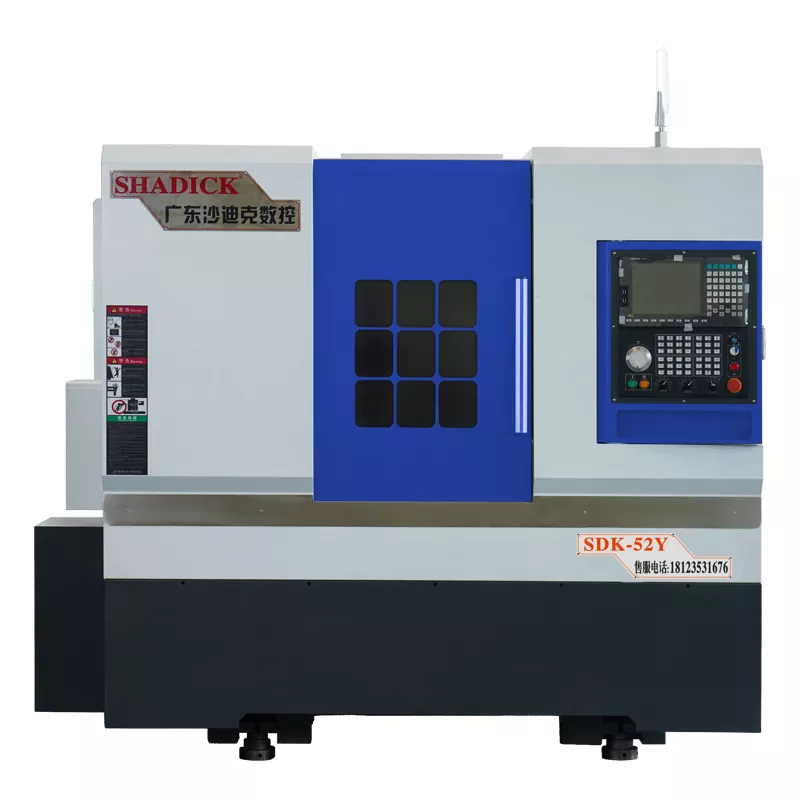

52-Tailstock Turn-Mill Composite CNC-machine

Shadick 52-Tailstock Turn-Mill Composite CNC-machine kan flexibel worden geconfigureerd met gewone of programmeerbare hydraulische staart volgens de behoeften van de klant. Gewone hydraulische staart is gemakkelijk te bedienen, maar de flexibiliteit en nauwkeurigheid zijn beperkt; De programmeerbare hydraulische tailstock is daarentegen gebaseerd op geavanceerde programmeerregeling om een hoge precisie en flexibele bewerking te bereiken, die voldoen aan complexe vereisten.

Stuur onderzoek

Productomschrijving

De Y-as van de Power Torret van de Shadick 52-Tailstock Turn-Mill Composite CNC-machine wordt geregeld door 4 lineaire gidsen of dubbele geharde gidsen, die de precisie en hoge stijfheid aanzienlijk verbeteren.

Het is uitgerust met een programmeerbare hydraulische staart. Met slechts één druk op de knop, kunt u de achtergrond uitbreiden of intrekken, waardoor het gemakkelijk is om werkstukken te klemmen. Het heeft twee snelheidsregeling (snel en langzaam).

Het heeft de functie van de bewerking van vier - as koppeling voor draaien, frezen, boren, tikken, enz., En kan boren en tikken op de schachtuiteinden van onderdelen voltooien.

De power-torentje kan worden gebruikt om onderdelen met een hoge rigiditeit te bewerken. De echte Y-as-voedingskop kan worden gecombineerd met de turn-mill samengestelde functie naar machinecomplexe onderdelen.

Het kan grootschalige precisie -bewerking uitvoeren op stalen en roestvrijstalen onderdelen, evenals boren en tikken op de schachtuiteinden. De machine met een achtergrond kan onderdelen met een lange as verwerken.

Er is een functiemodule van de power tool aan de zijkant die functies kan uitvoeren zoals boren, tikken en frezen, waardoor precieze boren en frezen van verschillende asonderdelen mogelijk is.

De motormotor heeft een vermogen van 5,5 kW en is uitgerust met een op zichzelf staand koelsysteem. De maximale rotatiesnelheid kan 8.000 omwentelingen per minuut bereiken. Het kan 24-uurs bewerking uitvoeren zonder oververhitting te raken of een alarm te activeren.

Productparameter (specificatie)

Verwerkingscapaciteit	52y
Draai het bed lichaam	Φ500
De grootste verwerking van diameter	Φ350
Spil
Spilneus	A2-6
Balkopening	Φ52
Spindelsnelheid	0-6000
Mechanische precisie
Herhaal positioneringsnauwkeurigheid	± 0,005
Spil vuren	≤0,005/100 mm
Spindel taps toelopen	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z-as snel bewegende snelheid	24m/min
Staartstoel reizen
Specificatie van de staartmouw	Mo's 5#
Staartstoel reizen	420 mm
Bewegingsmethode stoelzitje	schuifregelaar
Topafstand van Chuck	450 mm
Staartstoel drukbereik	5-20 kilogram
Toproute	120 mm
Staartstructuur	Precisie mouwtype
Axiale slag
X-as slag	260 mm
Z-asslag	520 mm
Y-as slag	± 45 mm/± 50 mm
Motorvermogen
Spil (servo) en motor	11 kW
X as (servo) en motor	3.1 kW
Z -as (servo) en motor	3.1 kW
Y -as (servo) en motor	2,4 kW
Power Head Motor	5,5 kW
12-station Power Turret (BMT45)	Koning CNC uit Taiwan, China
Power Head 0 - Degree	2
Power Head 90 - Degree	2
Ander
Gewicht	3700 kg
Mechanische dimensies	285017802040

Productfunctie en toepassing

De Turn-Mill Compound Machine-tool heeft inherent een hoog rendement en multifunctionaliteit. Het is in staat om een verscheidenheid aan bewerkingstaken in één klem te voltooien, waardoor het zeer geschikt is voor de productie -industrie die een efficiënte productie vereisen. Het is van toepassing op de langassige bewerking in industrieën zoals auto-onderdelen, transmissie-industrie en opwekking van windenergie.

Productiegegevens

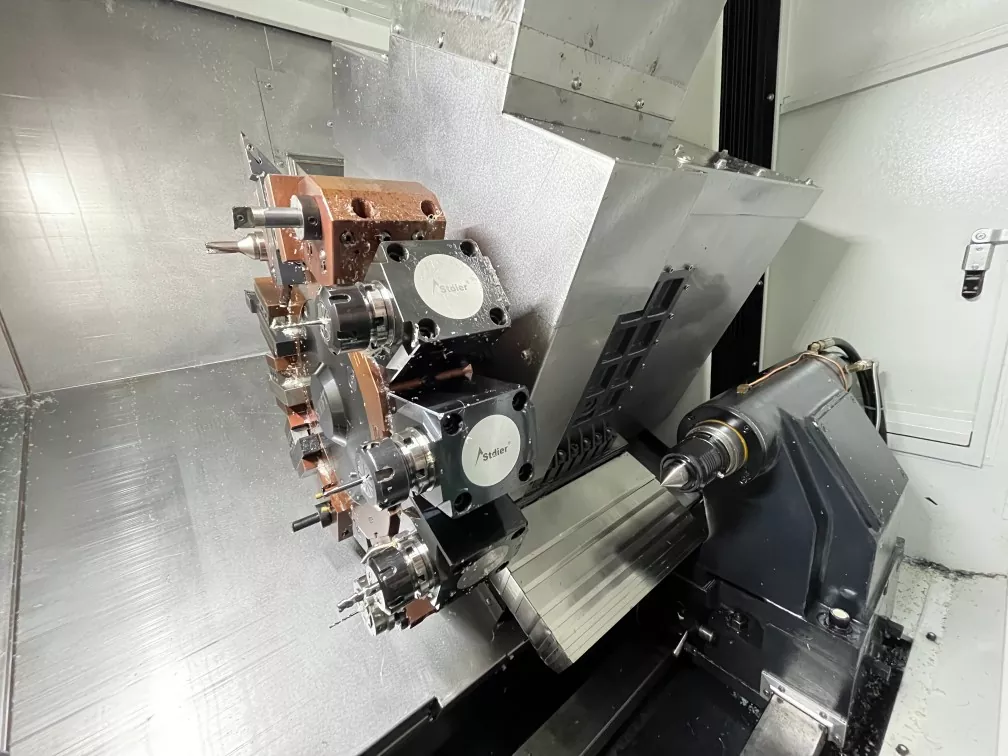

52-Tailstock Turn-Mill Composite CNC-machine Interne structuur van machinetool, het BMT55-servomeuter verbetert de betrouwbaarheid van indexering en zorgt voor de hoge stijfheid tijdens het frezen.
