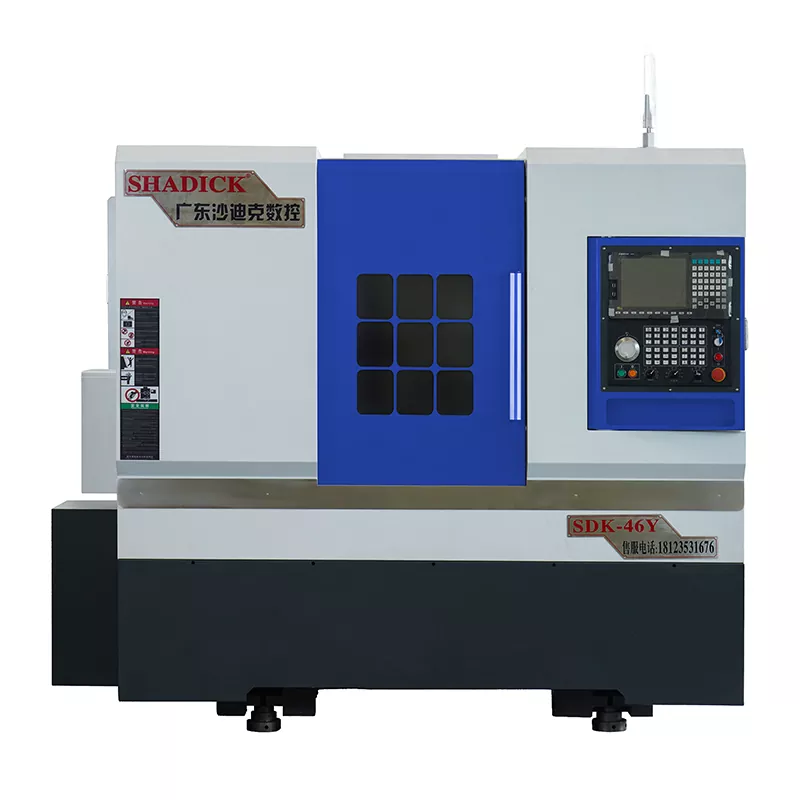

46-om-bocht en freescompound CNC Machine Tools

Shadick biedt niet alleen high-end 46-bocht en freescompound CNC-machine-tools, maar blinkt ook uit in aangepaste services. Ons technische team zal de processtroom zorgvuldig ontwerpen, tools configureren en automatiseringsoplossingen plannen op basis van de specifieke behoeften van elke klant, die echt een "one-stop" -oplossing biedt voor alle klanten. Het kiezen van Shadick betekent het kiezen van een productiepartner die efficiënte en zorgeloze operaties kan bereiken.

Stuur onderzoek

Productomschrijving

Onze 46-bocht en freescompound CNC-machinetools maken gebruik van echte Y-as Power Turret-regeling om complexe onderdeelbewerking uit te voeren.

Elke as is uitgerust met geïmporteerde zeer nauwkeurige lineaire gidsen, rolschroeven en precisielagers.

Het kan grootschalige precisie-bewerking van stalen onderdelen en roestvrij staal uitvoeren, evenals boren en tikken van asuiteinden.

De y-as van de directe gekoppelde power torentje neemt 4-draads rail/dubbele harde railcontrole aan, wat de precisie en hoge stijfheid aanzienlijk verbetert.

Productparameter （Specificatie）

Verwerkingscapaciteit	46y
Draai het bed lichaam	Φ450
De grootste verwerking van diameter	Φ350
Spil
Spilneus	A2-5
Balkopening	Φ46
Spindelsnelheid	0-6000
Mechanische precisie
Herhaal positioneringsnauwkeurigheid	± 0,003
Spil vuren	≤0,005/100 mm
Spindel taps toelopen	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z-as snel bewegende snelheid	24m/min
Axiale slag
X-as straal	250 mm
Z-asslag	400 mm
Y-as slag	± 35 mm
Motorvermogen
Spil (servo) en motor	7,5 kW
X as (servo) en motor	3.1 kW
Z -as (servo) en motor	3.1 kW
Y -as (servo) en motor	2,4 kW
Power Head Motor	5,5 kW

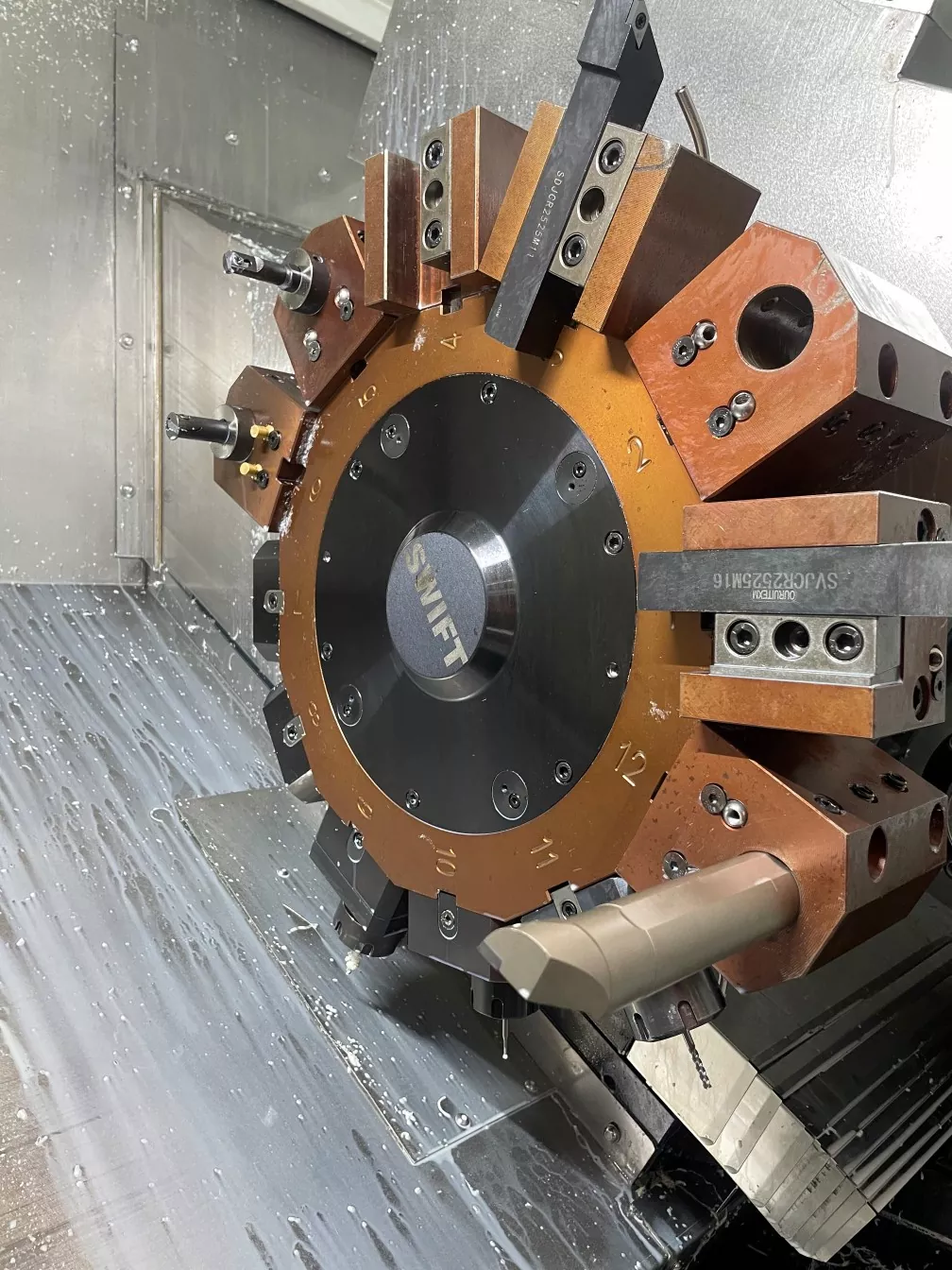

12 - Station Power Turret (BMT40)	Koning CNC uit Taiwan, China
Power Head 0 - Degree	2
Power Head 90 - Degree	2
Ander
Gewicht	3600 kg
Mechanische dimensies	273017101920

Productfeest en toepassing

De Shadick 46-bocht en freescompound CNC Machine Tools combineert de functies van een draaibank en een bewerkingscentrum. Het is specifiek ontworpen om producten te verwerken met hoge vereisten voor precisie, concentriciteit en coaxialiteit. Gewoonlijk wordt het gebruikt voor het verwerken van reserveonderdelen op gebieden zoals de industrieën voor auto-, ruimtevaart en schimmelproductie. Met een enkele klem, kan het de verwerking van complexe onderdelen voltooien, de productietijd verkorten en de kosten verlagen.

Productiegegevens

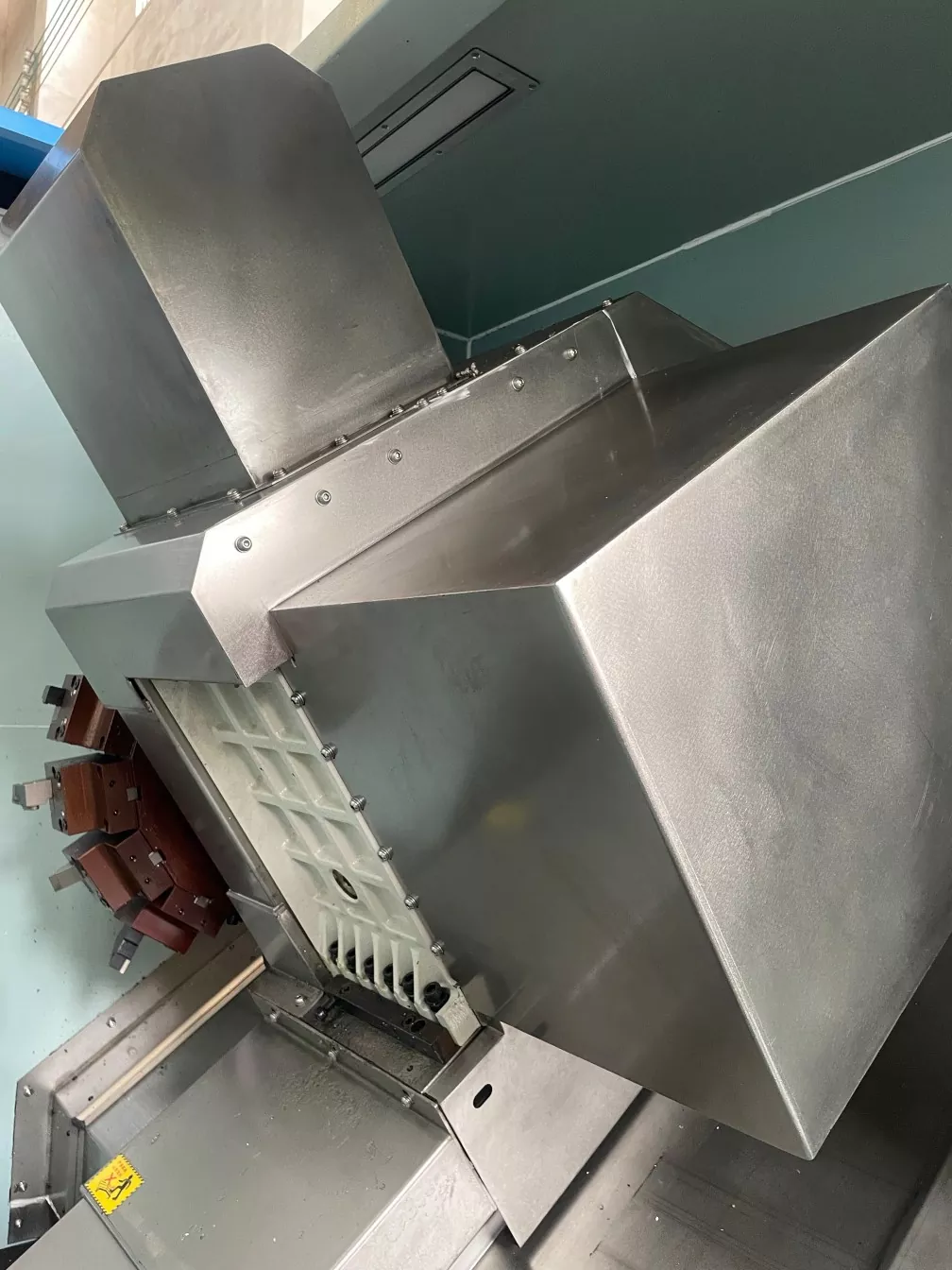

46-draaiende en freescompound CNC Machine Tools Interne structuurweergave

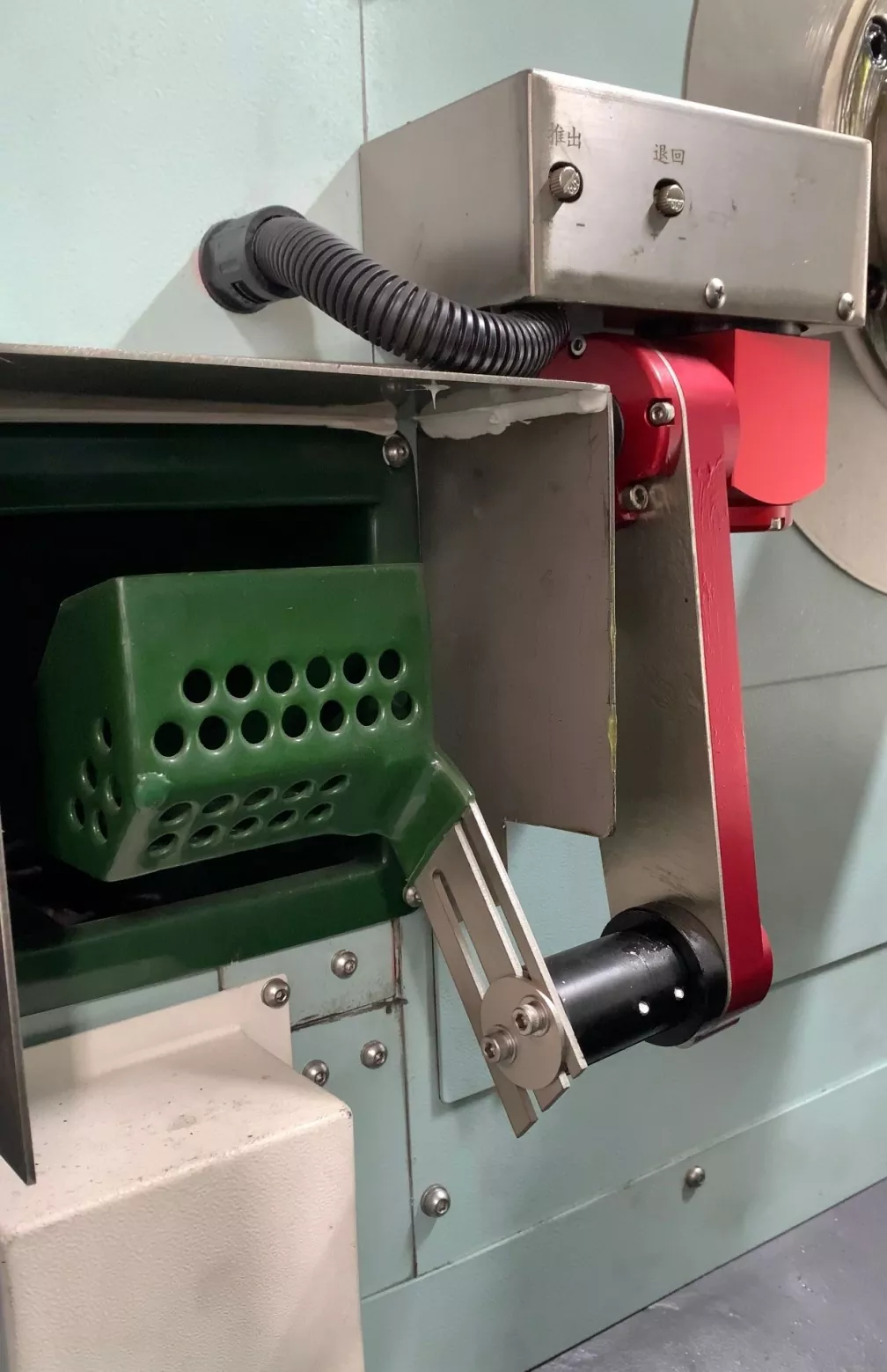

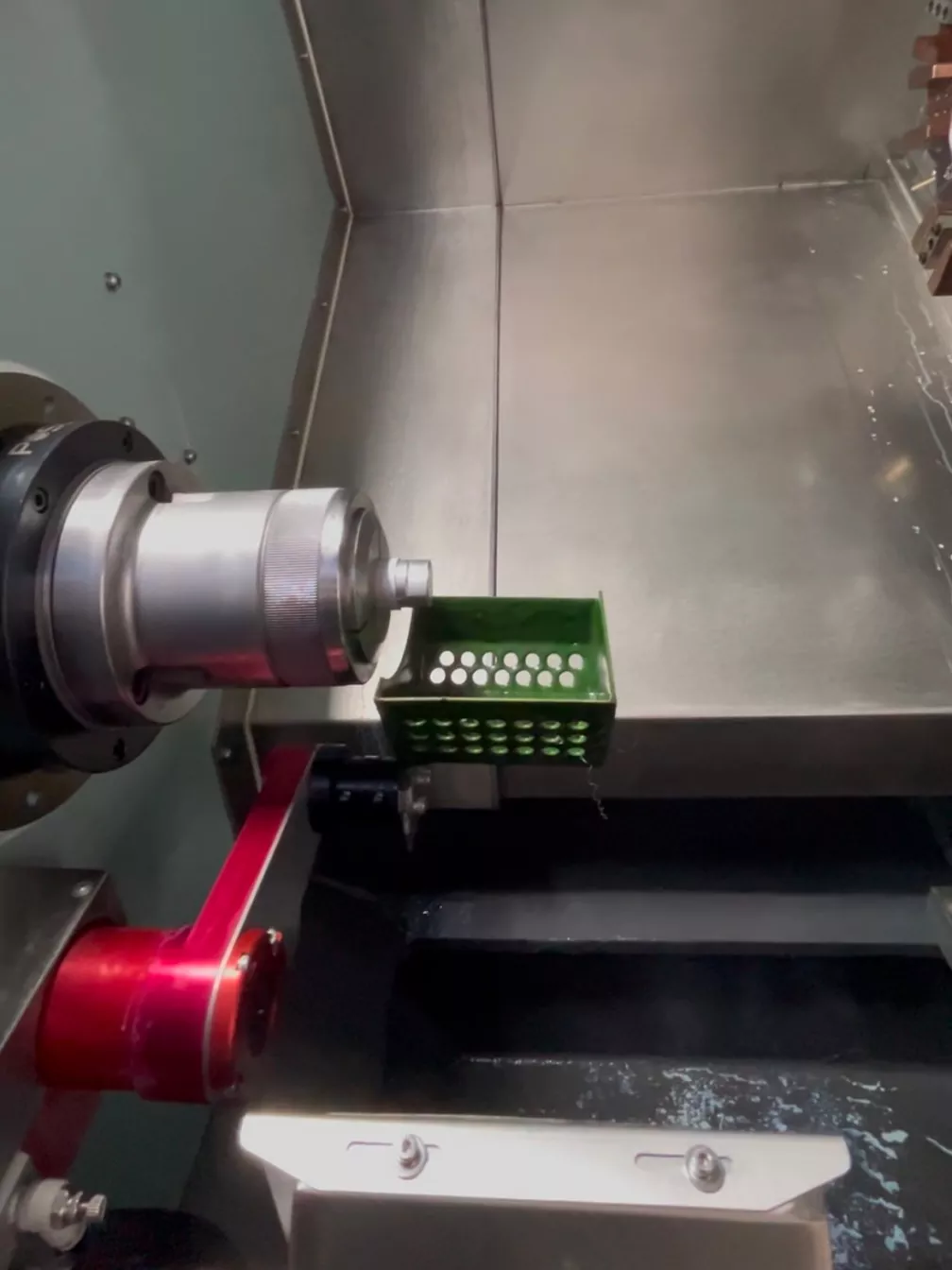

Onze apparatuur zorgt voor de optionele installatie van een werkstukverzamelaar en een automatische feeder volgens de behoeften van klanten, die tijd en arbeid kunnen besparen en de kosten kunnen verlagen.
